ALD7120離線式AOI

ALD7120是專為國內許多小批量、多機種的制造廠商開發的離線式AOI。進口的絲桿導軌實現最高的精度，3CCD彩色相機準確識別各部件的顏色變化，完全01005的檢測能力，符合CE標準和人性化的機械設計，超大抽拉式操作托盤，可供操作人員置放PCB等物品，位于中間的LCD顯示器可保護操作人員視力，集中的電路系統打開外罩便一目了然，方便維護保養，自動張開的雙邊夾具大大提高了使用效果，自動感應安全光幕和自動開啟的翻板讓設備使用更安全。

產品詳細說明

設備介紹

產品特點

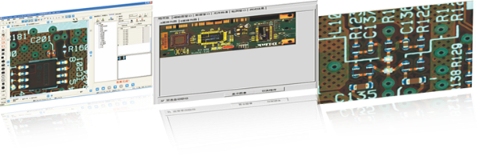

● 快速編程設計

● 多領域應用設計

● 智能同軸光源設計

● 內置ALDSPC軟件包

● 高精度、高檢出率

● 多Mark功能(含Bad Mark)

● 多程序同時運行

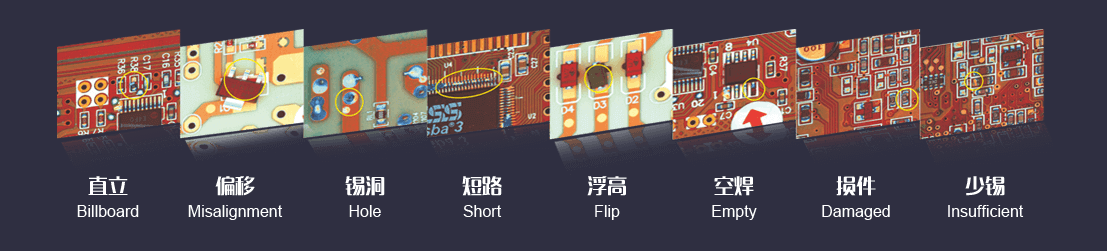

部分缺陷圖

ALD7120應用能力Application Ability

編程速度 檢測速度

● 3000個點的PCBA采用手動編程只需要50分鐘即可完成 ● 檢測一塊電腦主板的進間約為15秒

● 若元件庫存建立完整，使用CAD DATA導入即可完成自動編程 ● 檢測一塊手機主扳的時間約為3秒

● ALD7120還包含了離線編程軟件包（包含離線調試功能） ● 平均每秒處理檢測點180個

統計分析控制(SPC)Statistic Process Control（SPC）

● 提供一切所需內容的詳細報表

● 當同一錯誤發生多次即自動報警

● 自動計算周，月、季度的餅狀圖，曲線圈和PPM圖

ALeader開發的統計過程控制軟件(SPC)與AOI無縫連接，根據反饋信息及時發現系統性因素出現的征兆，并采取措施，

以消除其影響．使過程維持在僅受隨機性因素影響的受控狀態，以達到控制質量的目的。

ALD7120能力來源Ability Resource

● 全彩色智能數字相機

● 高亮RRGB同軸環形塔狀LED光源（彩色光）

● 不同檢測項目可運用多重算法

智能優化

高清晰的畫質、A/B面自動識別、自動讀取Barcode、Bad Mark等功能將優化您的制程．提高生產效率和管理能力。

領先的自動畫框，自動搜索元件庫使您再也不必為繁瑣的程序制作而苦惱！ALD7120以其精準的判斷能力和高速的檢測

質量將靈活應對國內大批量，多Mode和多功能的外觀檢查需求。

規格參數

功能參數 Functional Specifications
檢測的電路板	SMT回流爐后電路板檢查
檢測方法	TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國際領先算法，系統根據不同檢測點自動設定其參數
攝像頭	全彩色智能數字相機
分辨率/視覺范圍/速度	標配：15μm/Pixel FOV :36mm×30.72mm 檢測速度＜200ms/FOV 選配：8μm/Pixel FOV :19.20mm×16.38mm 檢測速度＜200ms/FOV
光源	高亮RRGB同軸環形塔狀LED光源 (彩色光)
編程模式	手動編寫、自動畫框、CAD數據導入自動對應元件庫
遠程控制	通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作
檢測覆蓋類型	偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、空焊、溢膠、錫洞、引腳未出等
特別功能	多程序同時運行，支持自動調取程序；
最小零件測試	8μm：01005chip & 0.3pitch IC
SPC和制程調控	全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式
條碼系統	相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark）
服務器模式	采用中心服務器，可將數臺AOI數據集中統一管理
操作系統	Windows10 64位專業版
檢查結果輸出	22英寸液晶顯示器
系統參數 System Specifications
PCB尺寸范圍	50×50mm(Min)～430×330mm(Max)
PCB厚度范圍	0.3 to 5 mm
PCB夾緊系統邊緣間隙	TOP：3.5 mm Bottom：3.5 mm
最大PCB重量	3KG
PCB彎曲度	＜5mm 或 PCB對角線長度的2%
PCB上下凈高	PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 80 mm
Conveyor系統	自動張開和收起的雙邊夾具、自動補償PCB彎曲變形
Conveyor離地高度	850 to 920 mm
Conveyor流向	PCB在Y方向移動
X/Y 平臺驅動	絲桿馬達驅動； PCB固定，Camera在X方向移動，每一臺均通過CTQ認證
電源	AC230V 50/60 Hz 小于0.5KVA
氣壓	不需要
設備重量	約290KG
設備外形尺寸	900×1070×1310mm (L×W×H)
環境溫濕度	10～35℃ 35～80％ RH（無結露）
設備安規	符合CE安全標準
