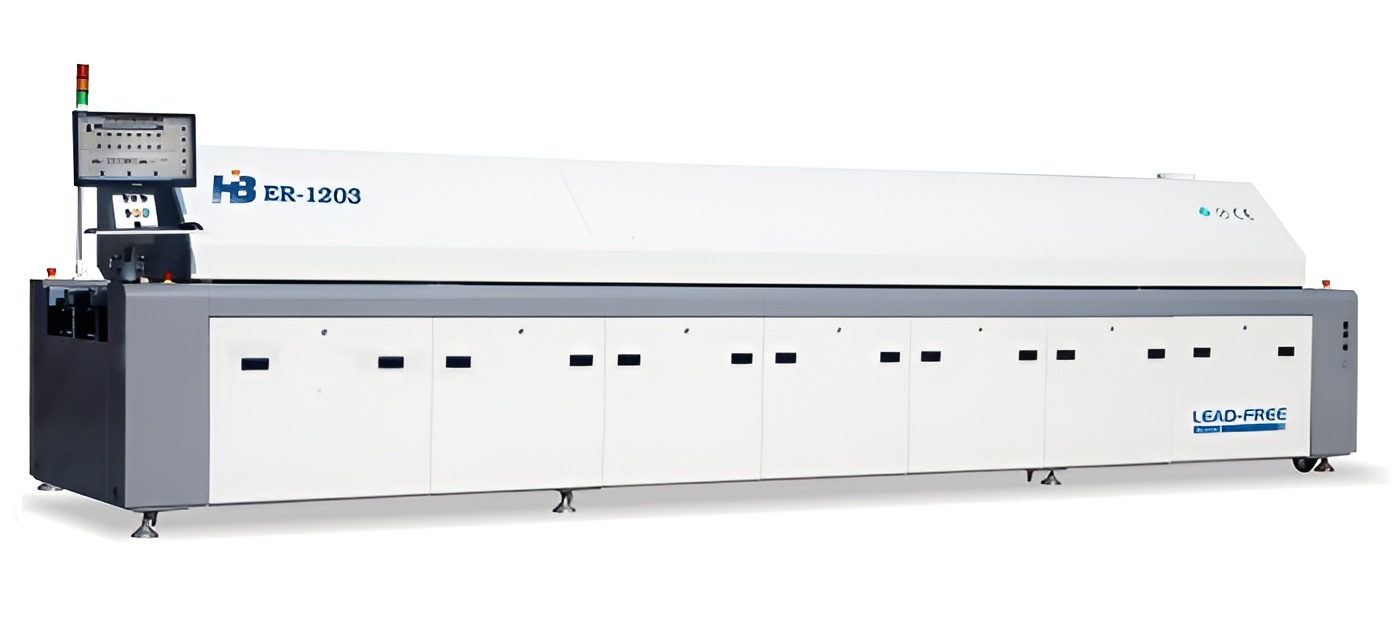

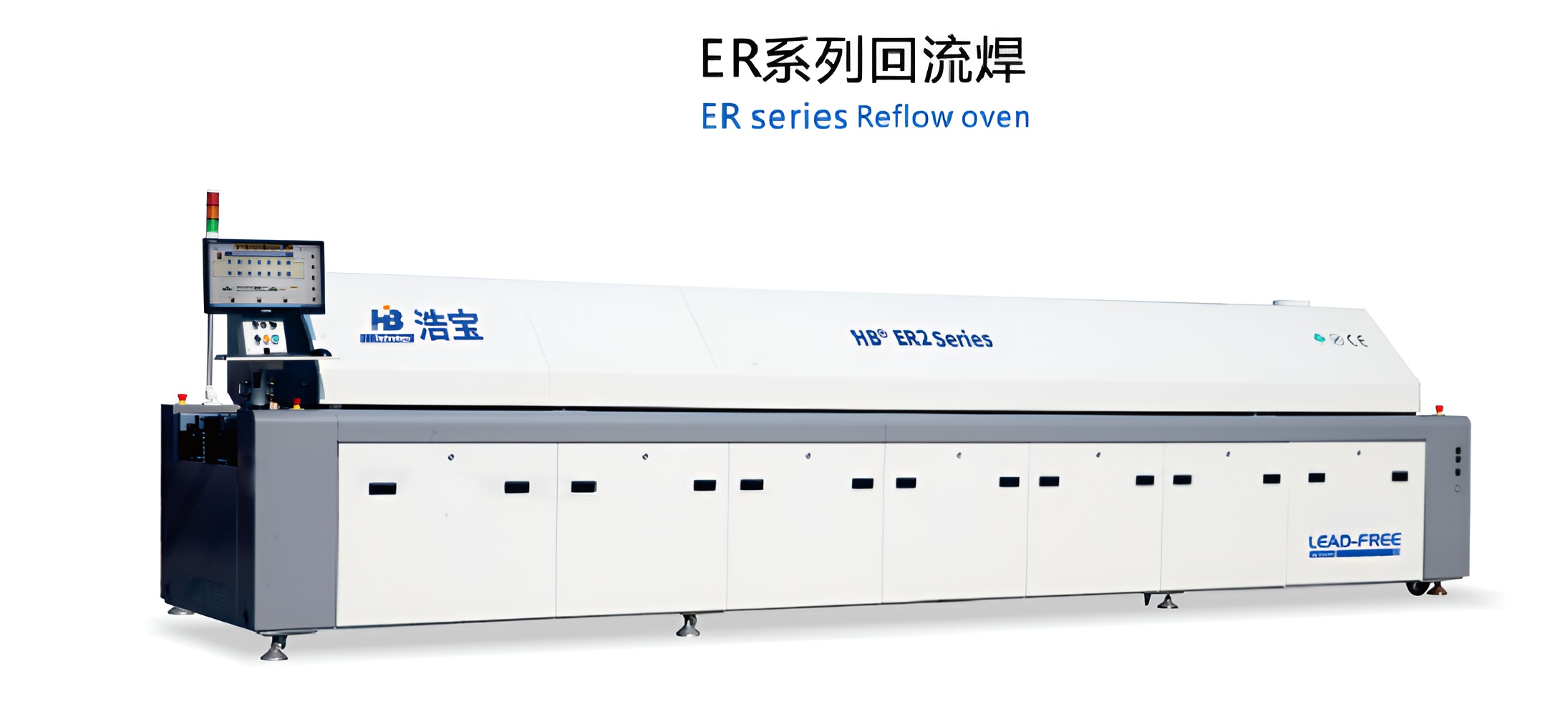

浩寶 ER-series 系列 SMT無鉛回流焊

▋ Win 10 操作系統，中英文界面切換，操作簡單； ▌ 具有故障診斷功能，可顯示各故障，自動報警列表中顯示及存儲； ▋ 控制程序可自動生成和備份各項數據報表，便于ISO 9000管理。 ▋ 可選氮氣模塊，滿足高端焊接嚴謹要求。

產品詳細說明

設備介紹

● 適用范圍廣

有8溫區、10溫區和12溫區，單軌/雙軌等不同產品可供選擇，滿足化需求。可選氮氣模塊，滿足高端焊接嚴謹要求。

● 熱能利用高、均勻性及控溫精度好

進口高溫高速馬達無級變頻調節，獲得專利的

循環熱風系統傳熱，先進保溫材料隔熱保溫，爐內升溫快，均勻性好，

控溫精度達±1℃，精準的控溫曲線，滿足各種焊接工藝需求，焊接品質高。

● 生產效率高、節能省電多

全自動在線生產，人工少，用電少，效率高。

● 更環保、更省事

無鉛焊接，配備獨立助焊劑回收系統，爐腔無需常清理。

※ 熱風馬達獨立監控系統，加熱穩定

※ 獨立電箱控制，采用西門子PLC及中美合資麥科米特溫控模塊控制，穩定性和熱量變化的可靠保證

※ 百次改良縱向熱風循環系統，鄰區溫度影響小

※ 8mm蓄能紊流板，確保PCB板生產是溫度穩定

※ 高效冷卻上下獨立控制，PCB出板溫度降到50℃左右，手取不燙手

※ 松下伺服運輸，高精度運輸

※ 防震導軌設計，運輸平穩

※ 分段式導軌設計，加熱不變形，不掉板

※ 導軌硬化處理，使用壽命長

※ 模塊化設計，保養維護方便

※ 助焊劑回收系統，減少維護，生產更高效

※ 不銹鋼內膛容易清潔，使用壽命高

★ WinlO操作系統,中英文界面自由切換，操作簡便；

★ 具有故障診斷功能，可顯示各種故障，自動在報警列表中顯示及存儲；

★ 控制程序可自動生成和備份各項數據報表，便于IS09000管理。

產品特點

● 加長冷卻區，上3下3 ,保證快速降溫及最低出板溫度

● 加強主吊架設計及分段式導軌設計，確保導軌橫向、縱向不發生變形. 杜絕卡板及掉板現象發生

● 全新的調寬結構，確保導軌從入口至出口全程保持一致性，杜絕導軌出現喇叭口現象

● 多層保溫爐膽設計,爐膽外殼表面溫度降低10度至20度,有效降低工作環境溫度

● 溫度雙層保護功能，能有效防止溫度異常對設備本體造成的損壞

● 新式廢氣回收利用結構設計，減少熱能損耗，同時使助焊劑回收更徹底熱

傳導效率的提升,更加從容應對更復雜更大型焊接產品的無鉛工藝要求

● 雙軌雙速，單機成本，雙倍產能，節能達到60%

● 爐膽全新密封性設計,有效保護氮氣泄露，使氧含量最低可降到150ppm

規格參數

系統	項目	ER2-0803	ER2-0803D	ER2-1003	ER2-1003D	ER2-1203	ER2-1203D
尺寸及功率	外形尺寸（長寬高） MM	573014261560	573016561560	652014261560	652016561560	729014261560	729016561560
	排風量	10m³/min*2 （通道）	10m³/min*2 （通道）	10m³/min*2 （通道）	10m³/min*2 （通道）	10m³/min*2 （通道）	10m³/min*2 （通道）
	啟動功率	30KW/32KW-N2	34KW/36KW-N2	34KW/36KW-N2	36KW/38KW-N2	38KW/40KW-N2	42KW/44KW-NI2
	正常功率	10-11KW	11-12KW	11-12KW	11.5-12.5KW	12-13KW	13-14KW
加熱系統	加熱區數量	上8個下8個	上8個下8個	上10個下 10個	上10個下10個	上12個下12個	上12個下12個
	加熱區總長度	3110mm	3110mm	3950mm	3950mm	4720mm	4720mm
	升溫時間	約25min	約 30inin	約 25min	約 30min	約 25mjn	約30min
	溫度控制范圍	室溫-350°C
	溫度控制方式	PID閉環控制，SSR驅動
	溫控精度	±1°C
	溫區間溫差	最大80°C
	預熱區或焊接區最大溫差	最大40°C
	PCB溫度分布偏差	±1.5°C
冷卻系統	冷卻區數量	3個（空氣爐上3下3）
	冷卻區長度	850mm	850mm	1200mm	1200mm	1200mm	1200mm
運輸系統	導軌結構	整體分段式
	導軌鏈條規格	50-25標準導軌+標準雙排
	導軌調寬方式	電動 +手動
	PCB過板寬度	50-400mm	50-700mm/雙軌 50-280mm	50-400mm	50?700mm/雙軌 50-280mm	50-400mm	50-700mm/雙軌 50-280mm
	過板元件高度	上Top 30mm
	運輸方向	左-右（左到右選項）
	運輸高度	900±20mm
	運輸速度	300~2000mm/min
	運輸導軌固定方式	單軌：前端（后端選配）雙軌： L4固定或2 3固定選配
氯氣系統	氧氣消耗量	選配單軌： 18-20m³/hr 300-1000PPM 雙軌：25-30m³/hr 300-1000PPM
電氣配置系統	電源	3∮380V 50/60HZ
	報警顯示	聲光一體（黃-升溫.綠-恒溫，紅-異常）
	FLUX保養 提示	軟件提示保養周期
	參數存儲	可存儲多種設置參數
	UPS系統	標配
	工業40互聯工廠數據交換	選配
	機器間通訊標準	選配
