Product Center
極限改進“單一貼裝頭解決方案”，具有卓絕生產率和通用性的萬能型貼片機 ※ 融合Σ系列產品的技術，實現卓絕的生產率 ※ 采用“單一貼裝頭解決方案”，廣泛對應各種生產 ※ 標準配備可維持高品質貼裝的各項功能 ※ 通過運用豐富的功能群，實現高效生產
功能/特點

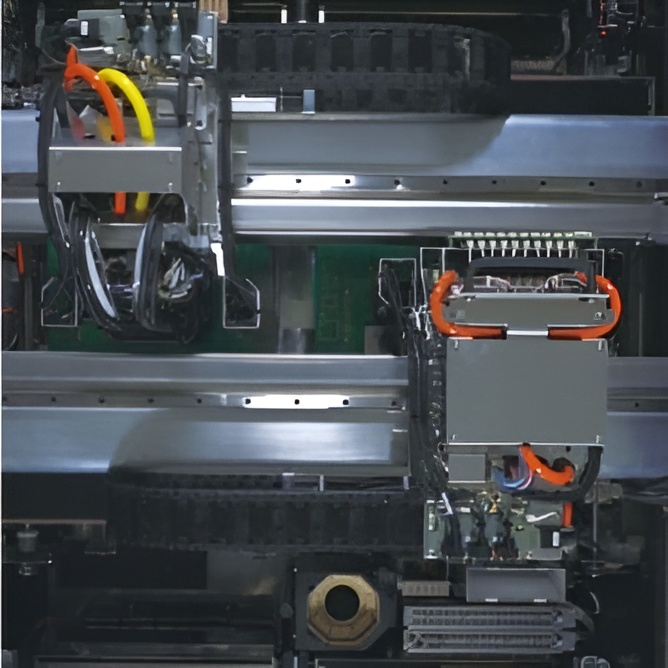

● 在2橫梁、2貼裝頭級別中實現最 ● 跨區作業
最適合于這樣的生產現場
設備特長
配備有可提高小型芯片元件貼裝性能的轉塔式貼裝頭。繼承了“單一貼裝頭解決方案”的特長，無需更換貼裝頭，
在保持高速性的狀態下可支持范圍廣泛的元件貼裝，從0201mm的超小型芯片元件到12×12mm、
高度6.5mm的中型、異形元件，均可對應。
雙傳送臺（傳送2張基板）W=510

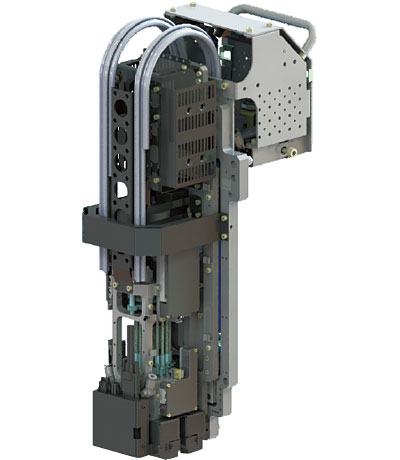

▲ 高速通用直列式HM貼裝頭
這是一種萬能型貼裝頭，不僅具備高速性，而且還兼備通用性，從0201的超小型元件到55×100mm、高度15mm的
大型元件均可對應。另外，通過與RM貼裝頭進行組合使用，還可高速貼裝所有尺寸的元件。
是一種元件對應能力超寬范圍型貼裝頭，從03015mm的超小型元件到55×100mm、高度30mm的超大型元件均可對應。另外還支持載荷控制。
▲ 可對應的元件
元件識別相機可靈活切換為生產線攝影模式或區域攝影模式。而且還配備側視相機，可提高小型元件的貼裝品質。另外，還可以選配共面度檢測裝置。
通過自我診斷、自我修復功能，可使吸嘴及送料器持續保持清潔的狀態，繼續維持高品質的生產。
↓ 標準配備可維持高品質貼裝的各項功能
規格參數
型 | YRM20 | ||
超高速旋轉RM頭 | 高速通用直列式HM頭 | 奇形異形組件直列式FM（柔性多）頭 | |
噴嘴（每 1 個音響主機） | 18 | 10 | 5 |
適用組件 | 0201毫米至寬12 x 長12毫米， 高度6.5毫米以下 | 0201毫米至寬55 x 長100毫米， 高度15毫米以下 | 03015mm 至 W55 x L100mm， 高度 30mm 以下 |
安裝能力（高生產率模式） | 115，000CPH （在最佳條件下） | 98，000CPH （在最佳條件下） | 35，000CPH （在最佳條件下） |
安裝精度（高精度模式） | ±0.025毫米 Cpk≧1.0 （在最佳條件下） | ±0.035mm Cpk≧1.0 （在最佳條件下） | |
組件類型數量 | 進紙器托架更換：最多 128 種 = 32 個饋線 x 4 個（用于 8mm 磁帶進紙器的轉換） 固定板：最多 128 種（用于 8mm 送磁帶機的轉換） 托盤：60 種（配備 eATS30 x 2 時最多） | ||
印刷電路板尺寸 | 雙級規格 1-PCB 輸送： L50 x W50mm 至 L810 x W510mm 2-PCB 輸送 ： L50 x W50mm 至 L810 x W510mm | ||
電源 | 三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
供氣源 | 0.45MPa以上，處于清潔、干燥狀態 | ||
外部尺寸 （不包括投影） | 長1，374 x 寬1，948 x 高1，445毫米 | ||
重量 | 約2，250公斤（僅主機） | ||
規格和外觀如有更改，恕不另行通知。
外形尺寸
